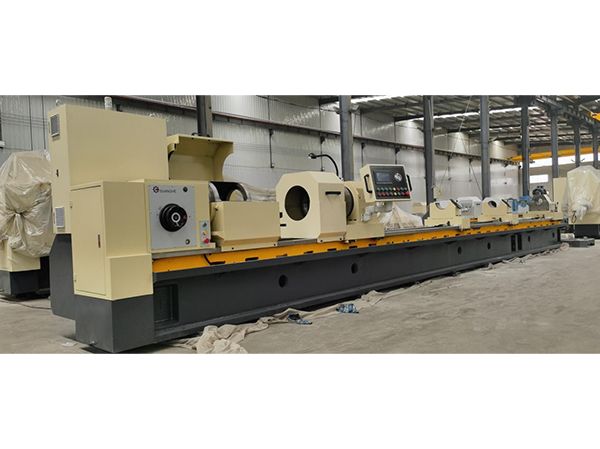

TK2120Ax3米數控深孔鉆鏜床

　　機床介紹

　　機床名稱：深孔鉆鏜床

　　機床型號：TK2120A

　　機床規格:3m

　　TK2120A×3米深孔鉆鏜床是德州廣合機床有限公司根據市場需求近期研發的新型機床。

　　機床特點

　　1、機床人機交互，操作簡單，智能化程度高。

　　2、機床使用范圍廣，可以鉆孔，擴孔，盲孔,臺階孔,套料，鏜孔。鏜孔時既可以使用組合刀具也可以使用粗鏜，精鏜，滾壓單項工藝刀具。機床基礎型號鏜孔可以加工到Φ200mm，鉆孔可以鉆到Φ130mm。

　　3、機床使用法國達索公司設計軟件設計。使用性和科技感均較傳統機床提高

　　4、機床經濟性好，較少的占用用戶資金，較少的占用用戶工廠空間。

　　5、機床通用性好，鉆桿、刀具等可以與老產品實現互換。

　　機床主要技術參數

　　鉆孔直徑范圍…………………………………φ30mm～φ130mm

　　鏜孔直徑范圍…………………………………φ30mm～φ200mm

　　授油器最大過鏜桿直徑………………………φ160mm

　　機床中心高……………………………………350mm

　　床頭箱主軸孔徑………………………………φ130mm

　　主軸前端錐孔…………………………………φ140mm，1：20

　　最大工件長度…………………………………2000mm

　　最大加工深度…………………………………2000mm

　　卡盤過孔直徑…………………………………φ210mm

　　卡盤最大夾持工件直徑………………………φ630mm

　　拖架夾持直徑范圍……………………………φ60～φ500mm

　　主軸轉速范圍、級數………………40～500r/min12級（以實際設計為準）

　　鉆桿箱主軸轉速范圍、級數………40～500r/min12級（以實際設計為準）

　　進給速度范圍………………5～2000mm/min(無級)（以實際設計為準）

　　數控系統……………………………………英威騰PLC

　　進給電機………………………………英威騰伺服電機

　　授油器……………………………液壓馬達

　　機床最大承重……………………………3t

　　伺服驅動器……………………………英威騰

　　機床主要精度

　　圓度…………………………………………≤0.02㎜

　　圓柱度…………………………………≤0.035/500㎜

　　加工精度…………………………………ⅠT8～ⅠT10級

　　粗糙度（鉆削）………………………≤Ra3.2～12.5μm

　　粗糙度（鏜削）…≤Ra1.6～3.2μm（與工件材質有關）

　　粗糙度（滾壓）……………………………….Ra0.4μm

　　直線度小于0.15/1000

　　加工孔的出口偏斜小于0.15/1000

　　機床加工效率

　　切削速度：一般在50-100mm/min

　　進給速度：一般在10-100mm/min

　　鏜孔時最大加工余量：一般不大于8mm

　?。庸ぞ纫暡牧隙ǎ?/p>
