產品介紹

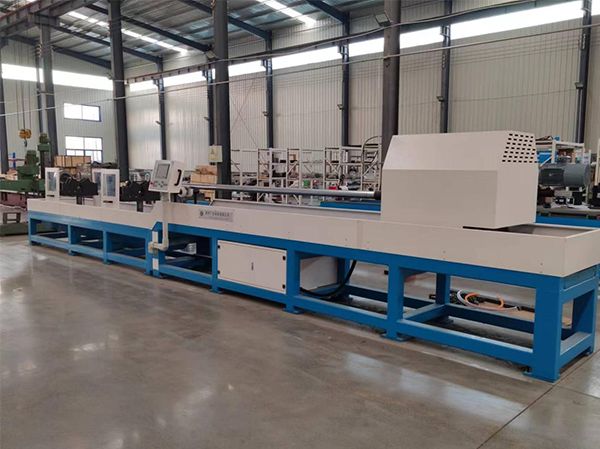

2MK80數控深孔強力珩磨機適用于圓柱形深孔工件的珩磨及拋光加工，例如：各種液壓油缸、汽缸等精密管件。特別適用于對帶有臺階孔的工件進行珩磨及拋光加工。其加工孔徑精度可達IT8~IT9級或以上，表面精糙度可達到Ra0.2~0.4μm。采用局部珩磨，可修正被加工件的錐度、橢圓度及局部孔徑誤差。對于一些冷拔鋼管，可以直接進行強力珩磨。
2MK80珩磨機是一種高精度、高效率的深孔加工理想設備。該機床配備SIEMENS或FANUC數控系統，交流伺服電機，直線滾動導軌，磨桿箱采用無級調速。采用德國ATLANTA高精度齒條及齒輪實現珩磨頭往復運動，可以精確地控制珩磨的位置。采用直線導軌，具有較高的使用壽命和較高的精度。珩磨頭采用液壓定壓擴張，砂條的珩磨力穩定不變，以保證工件的圓度和圓柱度。珩磨壓力可以根據需要調整，并設置高低壓控制，在操縱臺上可實現粗、精珩的轉換。
主要技術參數
項目名稱 | 2MK2150 | |
|---|---|---|
加工孔徑范圍 (mm) | 100-800 | |
加工最大深度 (mm) | 12000 | |
磨桿箱主軸轉速范圍 (r/min) | 10-200 無級 | |
工件夾持直徑范圍 (mm) | 150-650 | |
拖板往復速度范圍 (m/min) | 5-18 無級 | |
冷卻泵的流量 (l/min) | 200 | |
磨頭擴張液壓系統工作壓力 (MPa) | 4 | |
磨桿箱主電機功率 (kW) | 15 交流主軸電機 | |
磨桿箱往復運動電機 | 70Nm 交流主軸電機 | |
磨頭擴張電機功率 (kW) | 1.5 | |
冷卻系統電機功率 (kW) | 2.2 | |
