產品介紹

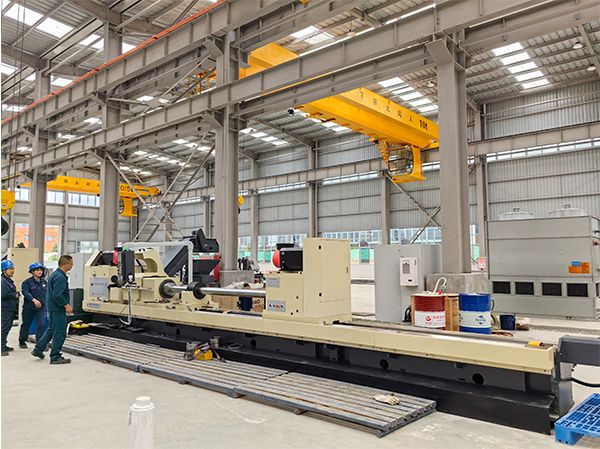

TGK2240型數控深孔刮滾機床主要應用于缸筒的批量生產，按照工件旋轉—刀具旋轉配置，適用于鏜孔、刮削和滾光操作,既可高效粗鏜，又可高效鏜孔、刮削和滾光一次加工。加工孔徑精度IT7～I(xiàn)T10級，表面粗糙度不大于Ra0.2-0.4μm。
TGK2240型數控深孔刮滾機床采用工件旋轉，刀具旋轉進給的加工方式。主軸為大通孔結構，可方便排出鐵屑和切削液。床體采用雙矩形導軌。授油器通過伺服電機移動，并通過錐孔定位頂緊工件。采用臺灣涌鎮液壓站。冷卻系統采用地上油箱結構，過濾方式采用排屑機-磁性分離器過濾方式。機床配備德國SIEMENS數控系統，缸筒長度不大于3m采用滾珠絲杠進給，大于3m的采用齒輪齒條進給。機床配備高效率自動漲縮組合刀具,加工效率是傳統深孔機床的3～5倍。
主要技術參數
項目名稱 | TGK2240 (1-8m） |
|---|---|
鏜孔直徑范圍 (mm) | 100-420 |
鏜孔最大深度 (mm) | 1000-8000 |
機床導軌寬度 (mm) | 755 |
中心高度（從平導軌至主軸中心） (mm) | 625 |
進給速度范圍 (mm/min) | 10-3500 （無級） |
床頭箱主電機 | N=60kW CTB交流主軸電機 |
床頭箱主軸轉速范圍 級數 | 5～80r/min 無級 |
鏜桿箱主電機 | N=60kW CTB交流主軸電機 |
鏜桿主軸轉速范圍 級數 | 10～500r/min 兩檔無級 |
工件夾持范圍 (mm) | 100-350 |
進給電機 | N=7.5kW 交流伺服電機 |
數控系統 | SIEMENS 808 |
液壓泵電機 | N=2.2kW n=1440r/Min |
冷卻泵電機 | N=711kW n=1440r/Min 2組，1組采用變頻控制 |
冷卻系統額定壓力 (Mpa) | 0.6 |
冷卻系統流量 (l/min ) | 100-1200 （兩組，一組變頻控制） |
